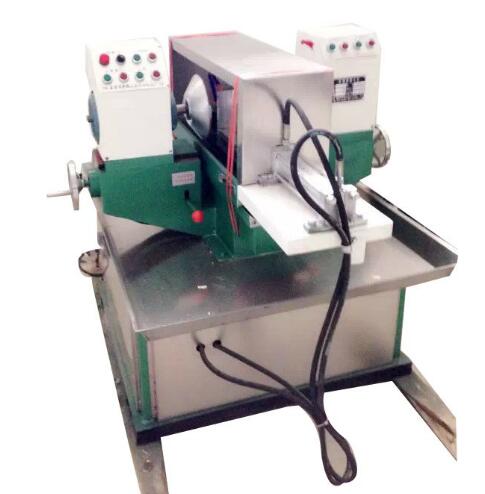

岩石锯石机由导轨、切刀工作台、岩石夹具、传动变速箱、调速电机及电气控制台等组成。
以多种钢材为主焊接机架，整机结构紧凑、刚性强、工作平稳性好。
切刀电机安装在切刀工作台上，利用三角带传至切刀轴工作。
电机控制部分安装在控制台内，通过电缆连接各电机。
本机为刀片移动、工作静止的工作方式，即工作固定，工作台运动至终端时，可自动快速后退至起端，并自动停止移动。
岩石锯石机技术参数：
1、最大切样:Ф200×400 220×200×400
2、金刚石切刀:Ф450×Ф50×1.5 Ф450×Ф50×1.5
3、工作形式:双刀切割两平面
4、主电机:Y112M-44KW
5、切刀线速度:33-45m/s
6、纵向进给速度:工进6-60mm/min
7、工作电机:YCT112-4A0.55KW
8、快进快退电机:Y801-4 0.55KW
9、工作时间:连续
10、环境温度: 0-40℃
11、噪音: ＜80db
12、体积: 长1650×宽880×1200mm3
13、质量: 750kg
岩石锯石机冷却系统：
采用自来水供水冷却。
电气系统：
电源采用三相三线，电压为380V，频率为50Hz。
整机共采用三台电机，由控制台集中控制，主机快进快退，进给电机选用YCT112-4A型电磁调速电机，通过给定电位器，对电机实现宽范围无极调速。
调速部份详见JZ/T控制器说明书。
