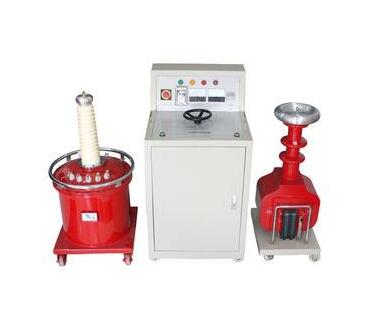

干式高压试验变压器高压输出端采用环氧树脂密封，由于环氧树脂在常态下灌注时会产生大量气泡，而使得高压引线部位出现放电现象。
技术指标
1、阻抗电压：4.5%-8%
2、输出电压波形:正弦波
3、表面温升:＜55℃
4、空载损耗:0.2%-0.35%
5、允许连续运行时间:2小时
6、间续运行时间:连续
单台使用：
1.试验前，应将试验变压器的高压尾“┻”端可靠接地，
否则将危及人身与设备的安全。
2.操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。
3．按接线图接线。
4.准备工作和安全措施就绪，空试一次设备。
5.接上被试品。
6．合上电源，控制箱(台)电源指示灯亮。
7.按下合闸按钮，合闸指示灯亮。
8．顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。
9．持续规定耐压时间并注视电流表及被试品。
10．耐压时间到，注视kV表并迅速将调压器回零。
11．用放电棒经电阻放电，然后直接接地放电。
12．高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。
注意事项
1、高压电器的绝缘试验产品的安全正确，除熟悉本产品说明书外；
必须按国家有关标准和规划进行；GTB16927-1996《高压试验技术》、DL/T596-1996《电力设备预防性试验规程》
2、由于本系列产品的设计特点及其结构限制，在额定输出容量下的连续使用不能超过二小时，如需再使用，可断电休息二小时后再通电。
在三分之二额定电压和三分之二额定电流下可经连续使用。
3、在正常的高压电器绝缘中，本系列产品不允许超过额定输出电压使用。
4、用本系列产品组成串级高压试验时，就特别注意检查2、3级的变压器本体及绝缘支架的状况、连接线的正确性，整个系统的保护接地与保护接地状况。
