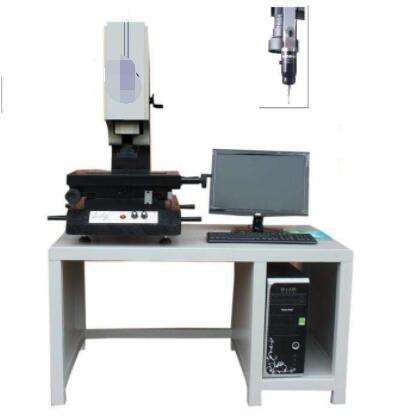

pin间距精密影像测量仪主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料、机械、电子、钟表、塑胶、模具等行业被广泛使用。
pin间距精密影像测量仪采用进口精密配件为提高测量仪工作状态时的精确度及稳定性提供有力保证！
强大的VCAD-3D测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、专业SPC统计、手动CNC、宏测量等功能。
自带“RENISHAW”测头可实现部分三维尺寸接触式测量。
测量软件介绍：
1、直接元素测量
能测量12种元素（点、直接、圆、圆弧、椭圆、矩形、槽形、O形环、距离、角度、开运线、闭云线）。
测量方法多样（自动判别测量、采点测量，对比测量、公差对比测量，预置元素）。
单点采集方法有多种：可鼠标采点，十字线寻边采点，放大采点，直线采点，鼠标自动捕捉。
2、间接测量
两元素之间的距离，两边夹角，多点构成平面的平面度等，都可以通过软件的构造功能来实现。可以构造的元素有：点，线，圆，弧，角度，平面等
3、影像测量高度差
先在一个平面聚焦，软件会记录一个平面的最高点数据，然后在另一个面聚集，软件同样会记录下一个点的数据，软件通过亮点的坐标计算出两个面的高度差，误差小于0.005mm。
4、扫描功能
可以把一个工件的轮廓扫描出来，然后转到CAD进行编辑，得出了设计图纸，从而得到此工件的数据，实现二维抄数。
5、地图功能
可以可一个工件完整的图片拍出，在图片进行测量和标注。图片可以储存，在调出进行测量。
6、宏测量
宏测量功能就是，将一连串相同的"构造测量"，构造命令关联到一个按钮上，点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。
7、模板测量
模板测量方法，也是目测方法的一种，主要是通过用户眼睛目测，看是否合格，类似于投影仪上用到的标准规格板。
模板测量，主要有十字线模板，方格模板和同心圆模板。
十字线模板主要用来测量角度，方格模板主要是用来测量距离，通信团模板主要用来测量圆。
8、预置元素
软件可以在机械坐标系或者工作坐标系随便预置元素。
9、坐标系建立
可以随便建立多个工件坐标系，然后十字线随坐标旋转，因此不用去摆正元件。建立工件坐标系的还一个好处就是保持跟图纸一样的基准，这样测量时可以得到X和Y向距离。
10、数据输出
测量完的数据不需要用手去抄写，可以直接导出到Word、Excel、Tct、Cad然后打印。
11、专业SPC统计分析 PROFESSIONALSPC STATISTICS ANALYSIS
将测量数据导入SPC可以生成常用的管制图，计理值管制图有；
平均数全剧管制图，平均数标准差管制图，中位数全距管制图，个别值与移动全距管制图，直方图，CPK推移图，规格与制程标准管制图，制程状态分析图，制程建议分析图等。
对生成的图形可以利用八大判定规则进行判定，为用户对产品品质状态及时了解，对于计数值数据还提供了单质量监控，及时了解产品状态。
