金相检验培训

众享培训老师电话
金相检验培训
您当前的位置:首页 > 金相检验 > 电动应变控制式直剪仪的结构介绍

电动应变控制式直剪仪的结构介绍

发布时间:2019-04-12 14:46:35  所属类别:金相检验

提高个人职业技能,升职加薪不是梦!众享主要培训课程:金相检验培训,光谱分析,无损检测,化学检验员,计量员,物理性能,热处理工;欢迎咨询!
全国统一服务热线:153 8239 7197

适合人群

  • 上班族



    上班族

    有稳定收入想提高自己的专业技能水平,获取薪资的提升

  • 学生族



    学生族

    初、高中毕业生,专、本科毕业等,一证在手,工作不愁

  • 企事业单位



    企事业单位

    提高公司的整体技术水平,促进员工的整体专业水准

  • 专业技术人员



    专业技术人员

    个人能力的提在专业领域能力突破,获取更高认可度

电动应变控制式直剪仪用于测定土地抗剪强度,通常采用四个试样,分别在不同的垂直压力下;施加剪切力进行剪切,求得破坏时的剪应力,然后根据库伦定律确定强度参数,内摩擦角和凝聚力。

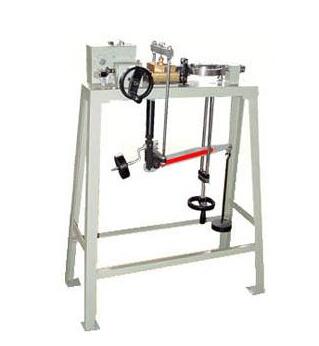

电动应变控制式直剪仪的结构:

推动座部分:推进杆进程以手轮(带手折柄)每转,推进杆移至0.2mm推动剪切盒进行剪切。

剪切盒部分:剪切盒试样面积30平方厘米,直剪仪高2厘米,(配切土环刀30平方厘米φ61.8×20一只)。

杠杆加压部分:杠杆比为1:20,附加砝码1.53kg三块0.765kg两块(其中一块时吊盘)。

直剪仪测定部分:仪器采用圆形量力环,大水平力为1.2KN,采用滚动衬圈进行导向定位。

电动应变控制式直剪仪校验方法:

杠杆比及量力环率定值是否符合要求。

用游标卡尺检测环刀面积30cm2、高20mm及透水板的平度、平行度均 应出厂技术 指标小于0.15mm。

用兆欧表检测电机的功率、电源相位、定额电压与出厂规定是否相符。校验结果处理 全部项目校验后,应填写校验证书。全部项目合格,在校验结论栏内填写“合格”。

外观检查:目测法检查剪切盒、环刀、透水板、加荷装置、砝码是否完整无损。

仪器是否放置平稳。

检查传动系统:蜗轮、蜗杆传动灵活性,蜗杆每转动一周推杆行程、转速是否符合 要求。

电动应变控制式直剪仪注意事项:

试验结束后,将剪切盒擦拭干净,有关表面涂以薄层防锈油。

量力环应根据使用情况或半年进行一次重新率定。

杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑。

使用要认真阅读技术说明书,熟悉技术指标、工作性能、使用方法、注意事项,严格遵照仪器使用说明书的规定步骤进行操作。

初次使用人员,必须在熟练人员指导下进行操作,熟练掌握后方可进行独立操作。

实验时使用,要布局合理,摆放整齐,便于操作,观察及记录等。

10年深耕,专注,专业
立即拨打电话领取优惠销售热线:153-8239-7197我要报名

金相检验相关问答

问:普通碳素钢平衡状态下常见的显微组织有哪几种?

答:常见的显微组织有奥氏体(高温下)、铁素体、渗碳体、珠光体(铁素体与渗碳体的机械混合物)四类。





问:用显微镜检查钢中非金属夹杂物时一般应提供哪些信息?

答:夹杂物的类别、形态、大小、分布和夹杂物的级别





问:调质钢的金相组织如何检验?

答:调质钢的金相检验:
1、原材料检验
调质工件在淬火前的理想组织应为细小均匀的铁素体加珠光体,这样才能保证在正常淬火工艺下获得良好的淬火组织—细小的马氏体。
2、脱碳层检验
钢材在热加工或热处理时,表面因与炉气作用而形成脱碳层。脱碳层的特征是表面铁索体量相对心部要多或表面全部为铁素体,从而使工件淬火后出现铁素体或托氏体组织,回火后硬度不足,耐磨性和疲劳强度下降。因此,调质工件淬火后不允许有超过加工余量的脱碳层。试样的磨面必须垂直脱碳面,边缘保持完整,不应有倒角。试样的侵蚀剂用硝酸酒精溶液[(99~95mL)工业酒精+(1~5mL)硝酸(HNO3)]即可。脱碳层的具体测量方法可按GB/T224-2008标准进行。
3、淬回火组织
调质钢正常淬火组织为板条状马氏体+少量针状马氏体。当含碳量较低时,如30CrMo,淬火形态特征趋向于低碳马氏体。当含碳量较高,如50CrV,淬火形态特征趋向于高碳马氏体。如果淬火加热温度过低或保温不足,奥氏体未均匀化或淬火前预先热处理不当,未使原始组织变得细匀一致,导致工件淬、回火后的组织为回火索氏体和未溶的铁素体。如果淬火加热温度正常,且保温时间足够,但冷却速度不够,以致不能淬透,结果沿工件截面各部位将得到不同的组织,即从表层至中心依次出现马氏体、马氏体和托氏体、托氏体和铁素体等组织。
当工件淬火温度正常,保温时间足够,且冷却速度也较大,过冷奥氏体在淬火过程中未发生分解,那么淬火后得到的组织应是板条状马氏体和针片状马氏体。在随后的高温回火过程中,马氏体中析出碳化物,最终得到的是均匀且弥散分布的回火索氏体。

问:金相检验能考什么与评工程师相关证书

答:(助理、中级、高级)工程师职称跟你学什么没关系,金相技工的证有初级中级高级跟你学历或从事金相工作工龄相关

文章标签:直剪仪
[!–page.stats–]
