MIT设计低成本光伏传感器 延长物联网设备供电时间

发布时间:2019-12-02 11:42:06  所属类别:行业资讯

据专家估计,到2025年,全球物联网设备的数量(包括收集有关基础设施和环境实时数据的传感器)可能会增加到750亿。但是,这些传感器需要经常更换电池,这对于长期监控来说可能会是一个问题。

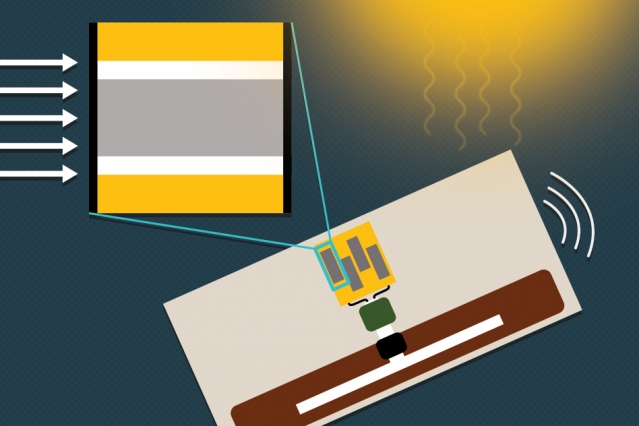

  麻省理工学院(MIT)的研究人员设计了由光伏供电的传感器,这些传感器可以在更换电池之前传输数年的数据。研究人员将薄膜钙钛矿电池(以其潜在的低成本、灵活性和相对易制造性而闻名)作为能量收集器安装在廉价的射频识别(RFID)标签上。 麻省理工学院的研究人员已经在RFID标签上设计了低成本的光伏传感器,这些传感器可在日光和昏暗的室内照明下工作,并且可以传输多年的数据,而无需更换。

  电池可以在明亮的阳光下和昏暗的室内条件下为传感器供电。此外,研究小组发现太阳能能为传感器提供巨大的功率提升,实现了更大的数据传输距离,并能够将多个传感器集成到单个RFID标签上。

  MIT自动识别实验室的博士生Sai Nithin Kantareddy说,“将来,我们周围可能会有数十亿个传感器。按照这种规模,将需要大量电池,这些电池必须不断充电。但是,如果可以使用环境光为它们自供电,将会减轻大量的工作。而这项工作基本上是使用能量收集器为各种应用构建增强的RFID标签。”

  MIT自动识别实验室和麻省理工学院光电研究实验室的研究人员在《高级功能材料》和《IEEE传感器》杂志上发表的两篇论文中,描述了使用传感器连续几天监控室内和室外温度的方法。传感器连续传输数据的距离是传统RFID标签的五倍,而无需电池。更长的数据传输范围意味着可以使用一个读取器同时从多个传感器收集数据。

  取决于环境中的某些因素(例如湿度和热量),传感器可以在内部或外部放置数月或潜在地数年,直到它们降解到足以需要更换为止。对于需要在室内和室外进行长期传感的任何应用而言,这都是有价值的,包括跟踪供应链中的货物、监测土壤以及监测建筑物和家庭设备中使用的能源。

  结合两种低成本技术

  在最近尝试创建自供电传感器的尝试中,其他研究人员已将太阳能电池用作物联网(IoT)设备的能源。但是这些基本上是传统太阳能电池的缩小版本,而不是钙钛矿。Kantareddy说,传统的单元在某些条件下可以高效、持久且功能强大,但是对于无处不在的物联网传感器来说却是行不通的。

  例如,传统的太阳能电池体积庞大且制造昂贵,而且它们不灵活且不能制成透明的,这对于放置在窗户和汽车挡风玻璃上的温度监测传感器会变得很困难。实际上,它们还只是设计为从强大的阳光而不是室内低照度有效地收集能量。

  另一方面,钙钛矿电池可以使用简单的卷对卷制造技术进行印刷,每套只需几美分。薄、柔软而且透明,并调整为从任何类型的室内和室外照明中收集能量。

  当时的想法是将低成本电源与低成本RFID标签相结合,后者是无电池标签,用于监控全球数十亿种产品。贴纸上装有微小的超高频天线,每个天线的成本约为3至5美分。

  RFID标签依靠一种称为“反向散射”的通信技术,该技术通过将调制的无线信号反射离开标签并传回阅读器来传输数据。一种称为阅读器的无线设备(基本上类似于Wi-Fi路由器)对标签执行操作,标签会加电并向后散射一个唯一信号,该信号包含有关所粘贴产品的信息。

  传统上,标签会收集阅读器发送的少量射频能量,以为存储数据的内部小芯片加电,并使用剩余的能量来调制返回信号。但这仅相当于几微瓦的功率,这限制了它们的通信范围不到一米。   研究人员的传感器包括一个构建在塑料基板上的RFID标签。钙钛矿太阳能电池阵列直接连接到标签上的集成电路。与传统系统一样,阅读器会扫荡整个房间,每个标签都会响应。但是,它没有使用阅读器的能量,而是从钙钛矿电池中获取了能量,以使电路通电并通过反向散射RF信号发送数据。

  规模效率

  关键创新在于定制单元。它们是分层制造的,钙钛矿材料夹在电极、阴极和特殊的电子传输层材料之间。这样可以达到约10%的效率,这对于仍处于实验状态的钙钛矿电池来说是相当高的。这种分层结构还使研究人员能够调整每个电池的最佳“带隙”,带隙是一种电子移动特性,决定了在不同光照条件下电池的性能。然后,他们将单元合并为四个单元的模块。

  在《高级功能材料》论文中,这些模块在一次阳光照射下产生了4.3伏的电,这是衡量太阳能电池在阳光下产生多少电压的标准度量。这足以为电路供电(约1.5伏),每几秒钟发送一次约5米的数据。这些模块在室内照明中具有类似的性能。在《IEEE传感器》论文中主要证明宽带隙钙钛矿细胞,在室内荧光灯照明下,其效率在18.5%至21%之间。基本上,任何光源的约45分钟将为室内和室外的传感器供电约3个小时。

  RFID电路的原型仅用于监控温度。接下来,研究人员旨在扩大规模,并在混合环境中添加更多的环境监测传感器,例如湿度、压力、振动和污染。这些传感器被大规模部署,尤其可以帮助室内进行长期数据收集,以帮助构建算法,例如,帮助提高智能建筑的能源效率。

  研究人员说,“我们使用的钙钛矿材料作为有效的室内光收集器具有巨大的潜力。我们的下一步是使用印刷电子方法集成这些相同的技术,从而有可能实现极低成本的无线传感器制造。”

  尽管过去已经提出了类似的解决方案,但是由于钙钛矿光伏电池的占位面积较小,生产成本低以及在柔性基板上卷对卷制造的潜力,使用钙钛矿光伏电池为RFID IC供电很有趣。不过,要利用这一思想并进一步影响物联网,(制造商)在开发具有感应功能的RFID时还需要做更多的工作。
