贵州市监局发布《大量程电子数显千分指示表校准规范》报批稿

本规范适用于大量程电子数显千分指示表(分辨力为 0.001mm,测量范围上限大于10mm,小于等于 30mm;分辨力为 0.005mm,测量范围上限大于 10mm,小于等于 50mm) 的校准。

引用文件

《GB/T 18761-2007 电子数显指示表》

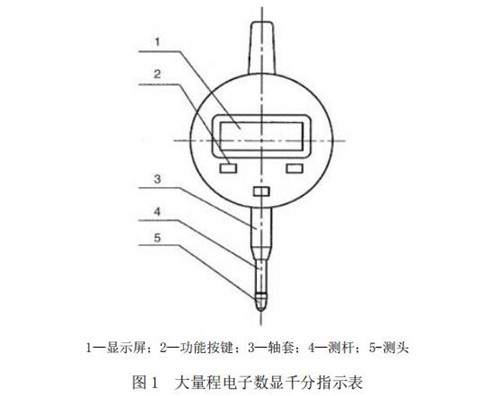

大量程电子数显千分指示表(以下简称大量程千分指示表)是一种应用传感器和数字显示方式,将测杆的直线位移量通过数字形式显示出来的一种位移指示量具。


测量标准及其他设备

1、表面粗糙度比较样块,MPE:+12%~-17%。

2、量具测力仪,分辨力不大于 0.1 N,MPE:±2.0%。

3、光栅式指示表检定仪,测量范围(0~50)mm,MPEV:6 μm/50 mm。

4、刚性表架、平面工作台。

测量力

用量具测力仪在大量程千分指示表测量范围的始、中、末三个位置分别测量。正行程测量完后继续使测杆正行程移动 10 个分辨力左右,再进行反行程测量。

正行程中的最大测力值为大量程千分指示表的最大测量力;正行程中最大测力值与最小测力值之差为测量力变化;各位置正行程测力值与反行程测力值之差为测量力落差,取三个位置测量力落差的最大值作为大量程千分指示表的测量力落差。

示值误差

将大量程千分指示表可靠地安装在光栅式指示表检定仪上,压缩测杆约 0.2 mm 左右并置零,选择相应测量间隔(测量间隔见表 6),从正行程开始测量至全量程,继续压缩10 个分辨力左右,再进行反行程测量。在整个测量过程中不得改变测杆移动方向,不得作任何调整。
