本规范依据国家计量技术规范 JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和 JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑校准规范制订工作的基础性系列规范。
引用文件
《JJG 644-2003 振动位移传感器》;
《GB/T 14696 船舶振动测量规程》;
《CB/T 3853-2011 船用柴油机轴系振动测量方法》。

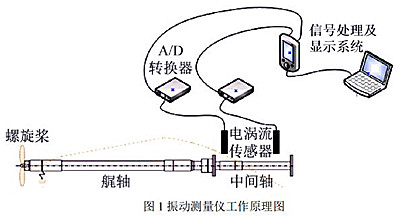

振动测量仪是测量内燃机、船舶推进轴系回旋振动的专用检测设备，广泛应用于船舶、柴油机、军工等行业的研究、设计和生产。振动测量仪主要由电涡流传感器、A/D 转换器、信号处理及显示系统等部件组成。
标准器及其他设备
1、高精度位移传感器及显示装置
2、标准振动台 3、秒表
4、组合装置：船舶轴系回旋振动测量仪校准装置
频率示值误差
按照频率由小到大，选择常用不少于 5 个均匀分布的测量点或者特定频率点进行校准;在每测量点工况稳定后，校准装置与被校准仪器同步采集 60 s 的振动信号，并对被校验仪器采集的数据进行分析，比较标准器和被校准仪器的频率测量数据，该点的频率示值误差即为被校仪器读数值与标准频率之差。
