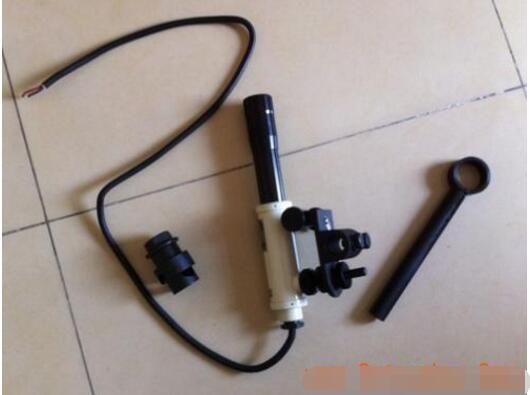

激光指向仪采用低功耗半导体激光器发出激光，通过光学系统会聚，使其成为高度准直的激光束，通过水平和垂直微调，完成指向工作。
以1500米激光指向仪为例，它采用交直流24～260伏输入、直流3伏输出的具有软启动功能的电源模块给激光模组供电，由激光模组产生的（635nm红光、532nm绿光、405nm蓝光）激光光源；
经过由目镜组、物镜组组成的光学镜筒进行放大和聚焦,在1500米处形成直径50毫米的斑点,这就是1500米激光指向仪。
该激光指向仪随着射程小于1500米，光斑也随着逐渐变小，在500米处光斑达到15毫米，1000米处达到40毫米；
由于射程由远到近，激光穿透空气介质能力逐渐加强，亮度得到提高；
光斑也变得更加稳定，当射程在0～1000处时光斑稳定无漂移。>激光指向仪的安置
激光指向仪在每次使用前,首先应对激光指向仪的电源,发光情况以及各调节机构进行检查。
激光指向仪可安放在巷道中央的工字钢上,用四根锚杆固定的框架上,巷道中央的石垛上,两帮的悬臂架上。利用它来同时指示巷道中线和腰线时,必须使光束在水平面内位于巷道的中线方向上,在倾斜面内位于巷道的腰线方向上。
实地安置步骤
如下
(1)选择A,B,C三个中线点.
(2)在A,B,C三点上悬挂垂球线,并用水准仪在垂球线上标出腰线的位置.
(3)将激光指向仪安置在B点之后3-5m的巷道中部的锚杆上,固定后,打开激光指向仪.
(4)根据A,B,C点组成的中线,调节水平微动螺旋,使光束中心准确地通过B,C点所挂的垂球线.
(5)调节垂直方向微动螺旋,使光束中心至B,C两处垂球线上腰线位置的距离d相等.光束在水平面内的方向即为巷道的中线方向,在倾斜面内的方向即为腰线方向.
本段参数
供电电压：3.2V
工作时间：充满电可连续工作160小时。
充电时间：约5小时（快充）
激光管功率：5mW（进口635nm低功耗型）
有效射程：1000m
斑点直径：200米处5mm;400米处15mm;600米处20mm;800米处30mm;1000米处40mm。
纵横向粗调：360°任意纵横向微调：≤±4°
尺寸：265×95×120mm
重量：1.8Kg（不含电池重量）
适用环境
大气压：86～110Kpa环境温度：-20～＋40℃空气湿度：≤95%
