关于负离子测试仪的检测原理是怎样的?

发布时间:2019-08-14 14:03:39  所属类别:技术文章

提高个人职业技能,升职加薪不是梦!众享主要培训课程:金相检验培训,光谱分析,无损检测,化学检验员,计量员,物理性能,热处理工;欢迎咨询!
全国统一服务热线:15382397197

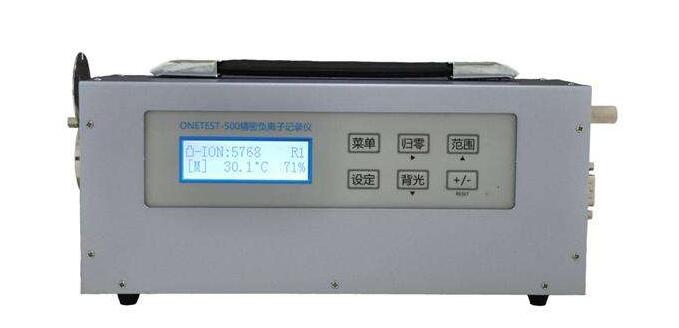

空气离子测量仪是测量大气中气体离子的专用仪器,它可以测量空气离了的浓度;

分辨离子正负极性,并可依离子迁移率的不同来分辨被测离子的大小。

一般采用电容式收集器收集空气离子所携带的电荷,并通过一个微电流计测量这些电荷所形成的电流。

关于负离子测试仪的检测原理是怎样的?

测量仪走要包括极化电源、离子收集器、微电流放大器和直流供电电源四部分。

根据收集器的结构不同,主流负离子检测仪可以划分为平行板式和Gerdien冷凝器式/双重圆筒轴式两种类型。

1.Ebert式/平行电板式离子检测仪

平行电板式离子检测仪是目前低端空气离子检测仪比较常用的一种方法。

A跟B是一组平行的且相互绝缘的电极,B极顶端边着一个环形双极电极,空气通过右下角的风扇吸入,空气中的负离击打A/B电极放电;

电荷传导到E环形电极形成自放电,放电信号被记录,从而可对空气中正、负离子数量及大小进行测量。

这种检测仪技术上比较成熟,造价成本也比较低;

但是易受外部环境影响,另外这种结构自身的弱点容易导致电解边缘效应,容易造成气流湍流,造成检测结果偏移较大。

2.Gerdien冷凝器式/双重圆筒轴式

双重圆筒轴式离子检测仪是目前中空气离子检测仪成熟的一种方法。

整体结构由3个同心圆筒组成,外围筒身及内轴为电极,空气通过圆筒时;

离子撞击筒身跟轴产生放电,放电信号被记录,从而可对空气中正、负离子数量及大小进行测量。

这种检测仪技术上已非常成熟,但由于内部复杂的结构及控制,造价成本高昂;

这种结构可以有效解决平行电板式结构固有的电解边缘效应;

同时圆筒本身的结构及特殊的进气方式可以保持气流通过的平顺性,对离子数量及大小的检测性有极大提高。
