继电保护测试仪的功能特点介绍

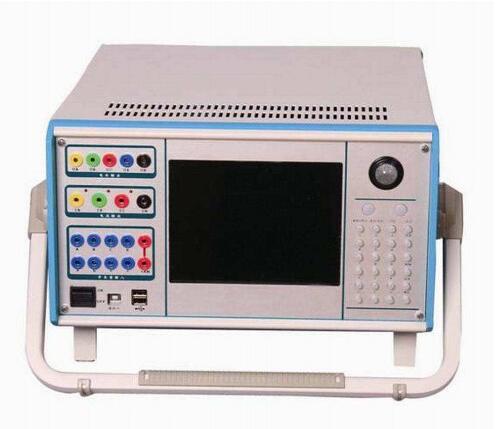

继电保护测试仪用于对发电厂、变电站各种继电保护装置参数的整定和测试,智能化程度高,测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波,具有失真告警、录波数据回放输出等功能,是确保发电厂、变电站及线路安全运行的重要测试仪器。


主要功能:

1.可测试各种交直流,电流,电压,时间,中间,自保持,信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压(电流)值,释放电压(电流)值,

2.可方便的测试重合闸继电器的各项参数。

3.由于本仪器输出电源种类多,容量大,控制方便,所以在外接少量元件的情况下,就可测试多种专用特殊继电器,如冲击继电器,差动继电器等。

4.附有测频,测相功能,可测量电流,电压的频率(显示一个周期的时间,即周期)及二个信号之间的相位差(时间)。

5.设有两个独立的通道,均与本机其它输出绝缘,可方便的测量带电接点,满足继电器的在线测试,接线简单,安全。

6.采用了精密的计时基准(10微秒)及长达100小时的计数器,所以可单独作为精密毫秒计取代传统的秒表。

继电保护测试仪的那些特点:

1,由于本仪器采用了微机控制,面板上仅16个触摸开关,就可方便的完成各种测试功能;

改变了老式继保仪必须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。

缺点:结构复杂,成本高,可靠性差。

2.设有全面的自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时;

保护电路将快速切断输出并发出声,光提醒,极大地降低了因误操作带来的不必要的损失。

3.智能化程度高,仅按一个键.即可测出通用继电器的全部参数;

并自动打印全部数据,把您从繁锁的测试操作中解脱出来。

4.显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态。

5.打印的数据全部使用汉字,如"吸合电压","断开电压","常开吸合时间"等。

6.测量交流"带电接点",本机由微机通过特殊电路判断是交流过零还是触头动作,使测试准确无误。
